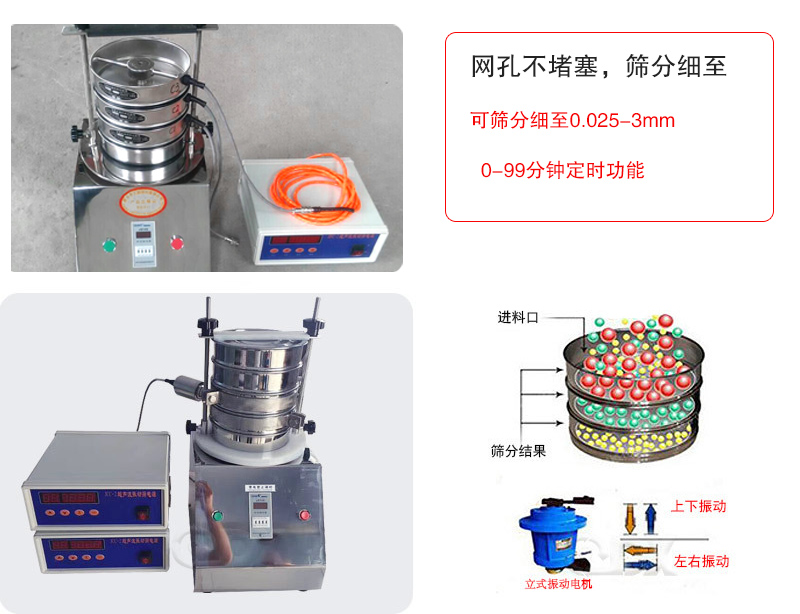

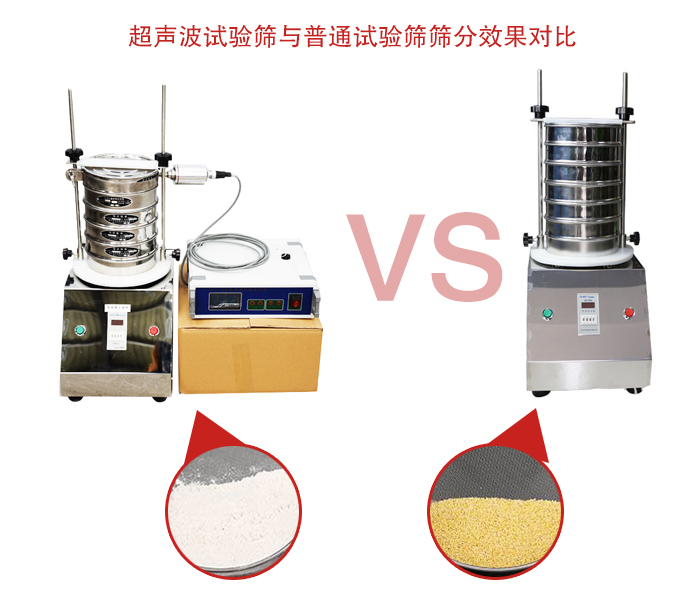

超聲波試驗篩是在標準試驗篩基礎上安裝了超聲波篩分儀器，解決強吸附性、易抱團、高靜電、高精細、高密度、輕比重特性物料的檢測問題，可防止網孔堵塞

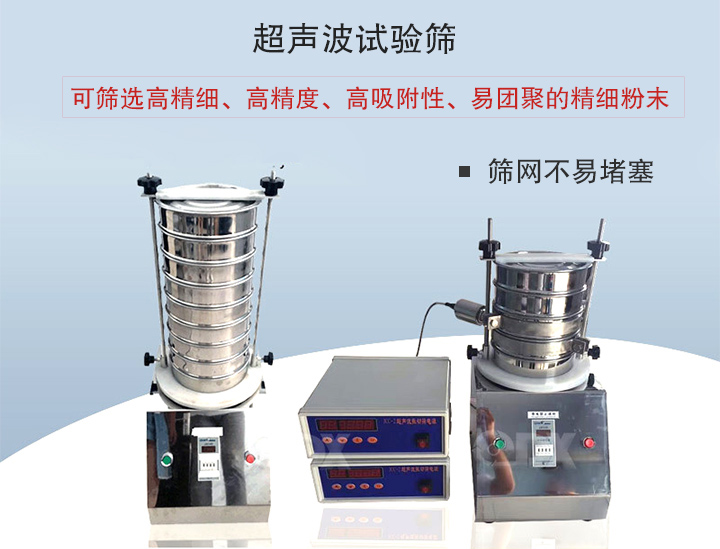

超聲波試驗篩簡介

超聲波試驗篩超聲波試驗篩（超聲波檢驗篩、超聲波實驗篩）是大漢機械技術人員在DH-300T標準試驗篩的基礎上研發的高科技微細粉分級設備，檢驗精度更高更準確，是當前實驗室在做微細粉分樣篩選時網孔堵塞的有效的解決儀器。可廣泛應用于制藥、冶金、化工、選礦、食品等行業的實驗室，具有篩分過濾精度高、網孔不堵塞等特點，真正解決了因團聚、靜電、強吸附性卡堵網孔等實驗室篩分難題，是國內篩分行業的一項重大技術突破。

超聲波試驗篩是DH-300T標準型超聲波試驗篩的簡稱，又稱作為超聲波檢驗篩（檢查篩）、超聲波分析篩，廣泛應用于磨料、地堪、冶金、藥典、冶金、化工、醫藥、粉粒、建材、國防、地質等部門的科研生產、試驗室、質檢室以及高等院校試驗室對顆粒狀、粉狀物料的粒度結構、液態類固體物含量及雜物量的篩分、過濾、檢測，也常被清華大學、廈門大學、中南大學、中科大、中磨公司、白鴿集團、金渠集團、重慶雅馬哈、正大集團、西門子（上海）、重慶煤科院、鄭州煙草研究院等等單位研究使用。

超聲波試驗篩由超聲波振動電源、DH-300T試驗篩(主機)、200型試驗篩框,高頻連接線、連接器以及時間繼電器組成。超聲波振動電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的振蕩波，振蕩器將振蕩波均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。

超聲波試驗篩特點：

1、整機外觀設計精巧，繼電器線路排列合理穩固；

2、整體篩機重量輕、外形體積小、方便放置與移動使用；

3、檢驗工序中篩分精度準、篩分效率高，可篩分至0.025-3mm；

4、分析篩分工序中整機噪音小，用實踐來檢驗產品；

5、DH-300T標準試驗篩箱體、振動盤采用優質SUS304不銹鋼材質精制而成；

6、檢驗篩分時間通過正泰時間繼電器做控制，準確的把檢驗時間控制在一秒不差；

7、產品通過納米技術改革，特意在試驗篩底部加裝四個高彈性橡膠彈簧，巧妙有力的減去了整機在辦公臺上的顫動；

8、試驗篩篩框采用SUS304(0Cr18ni9)不銹鋼拉伸拋光而成,壁厚0.6毫米,表面光澤均勻一致，整體成型堅固耐用,不存在絲毫磁性, 標準篩篩網與標準篩篩框通過錫焊成型固定、不會產生松弛晃動，能耐300度以下高溫。

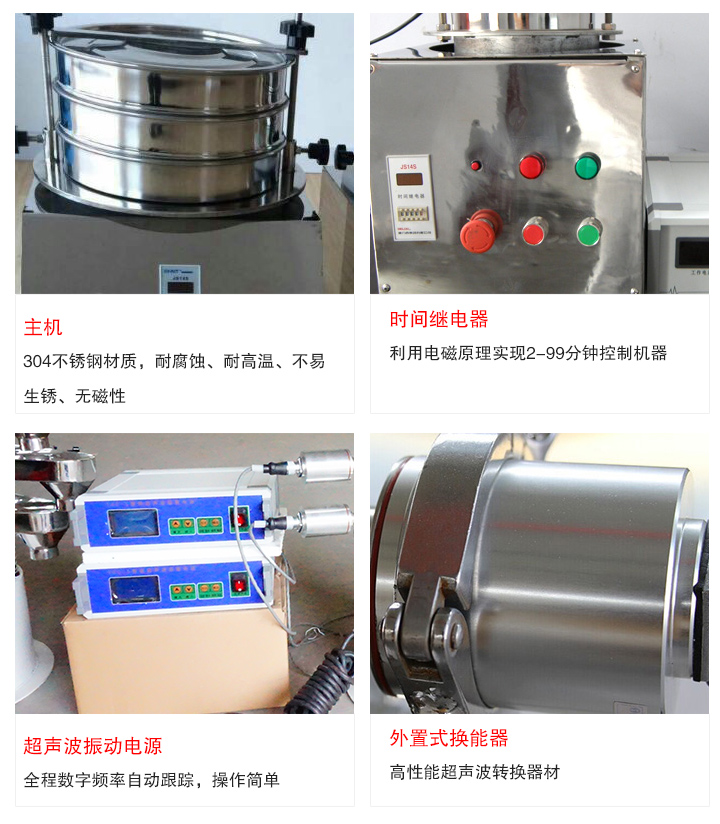

超聲波試驗篩結構部件：

A:標準試驗篩(主機)—DH-300T試驗篩是一種可定時自動關機，保證試驗重復性，功能全面操作簡單的粒度分析儀器。可將一種顆粒料同時精密分出2~8個粒子段。可用于漿液料的細度及雜物含量分析。

B:超聲波振動電源—內置微電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，操作簡單方便，長時間工作振蕩器發熱量低，工作狀態穩定。

C:Φ200型試驗篩框—在國標Φ 200篩框上裝置有超聲波振蕩器。

D:時間繼電器是一種利用電磁原理或機械原理實現延時控制的控制電器。

E:高頻連接線—Φ200型試驗篩框與超聲波振動電源之間采用電纜連接。

F:連接器—航空連接插件。

G:振蕩器—高性能超聲波轉換器件。

超聲波試驗篩配套檢驗篩框組成：

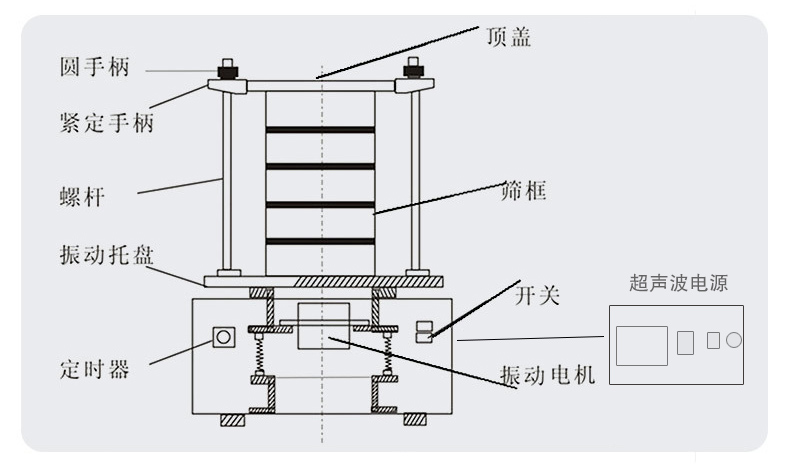

DH-300T試驗篩上部由固定黃銅螺帽、壓板、篩蓋、篩框、中篩框、篩底、等距調節桿等等部件組成，所有部件均是選用優質SUS304不銹鋼精制加工而成，相互之間配做靈活、互換性能高、堪稱篩框之—標準試驗篩框。

超聲波試驗篩配套檢驗篩框規格表：

超聲波試驗篩配制的篩框為直徑200mm；( 標準篩標準試驗篩)篩網有網孔要GB6003.1-1997金屬絲編織網與網孔要求GB6003.2-1997沖孔板篩網兩種。兼可裝在標準試驗篩或拍擊式標準檢驗篩中使用,對各全國種粉體材料的組成進行粒度分級。廣泛用于超硬材料(金剛石，立方氮化硼)磨料，地堪，冶金，藥典，化工建材等行業顆粒物料的標準篩分和粒度檢測。

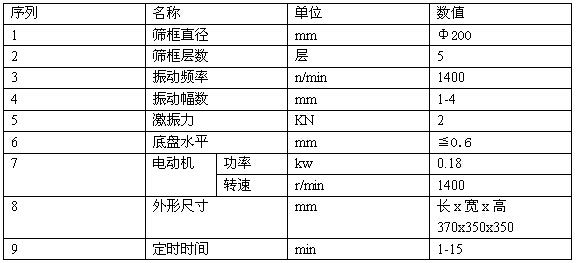

超聲波試驗篩技術參數:

超聲波檢驗篩基本工作原理:

超聲波試驗篩由超聲波振動電源、DH-300T試驗篩(主機)、Φ200型試驗篩框,高頻連接線、連接器組成。超聲波振動電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的振蕩波，振蕩器將振蕩波均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。

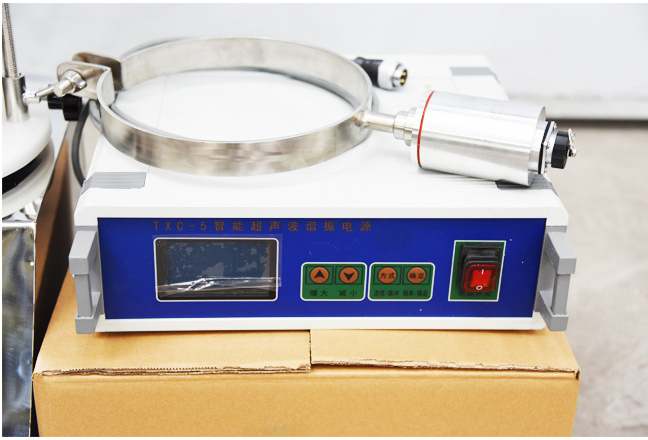

超聲波振動電源：

4.1 電源輸入：交流220V±10%

4.2 整機電流：≤0.6A

4.3 高頻電流：≤0.5A

4.4 工作頻率：30KHz

4.5 工作模式：連續、 脈沖

4.6 環境溫度：-10~40℃

關于超聲波試驗篩的供電：

超聲波控制系統與試驗篩分別供電，試驗篩與超聲波電源均為單相供電。

超聲波檢驗篩主機與超聲波振動電源的連接：

將Φ200型試驗篩框中的振蕩器的連接線上的插頭插入超聲波振動電源后面的插座，打開電源超聲波振動電源開始工作，根據篩分需要調節功率旋鈕。

超聲波試驗篩的操作：

首先將Φ200型試驗篩框放置試驗篩托盤上調節夾具高度，擰緊M12與M8螺母，然后將電源線插頭插入220V插座，根據測試要求調節時間計時器，打開開關試驗篩開始工作，時間計時器倒計時歸零時主機自動關閉。
